电话:0592-5984992 5117683
传真:0592-5328263
邮件:13950130091@163.com
地址:厦门市思明区嘉禾路3号
产品分类More>>
联系方式
当前位置 -> 首页 -> 新闻中心 -> 专业分析视镜玻璃的成份组成及相应指标
新闻详情
专业分析视镜玻璃的成份组成及相应指标
发布时间:2013年06月15日 浏览:
目前国内销售视镜玻璃产品的公司较多，但真正能够独立研发生产视窗专用特种玻璃的厂家较少，厦门益唯特玻璃厂是国内主要的特种玻璃窗口生产商。工厂具备相应的实力，具备有国家相应的视窗玻璃生产资质，具有先进的精加工设备，研发能力极强，配备专业的特种玻璃制造人才，是国内中科院，主要钢铁、石化、军工、科学实验、法兰装配、锅炉制造、化工管件、大型械机设备的主要配套生产商。公司依靠其强大的资金实力，优质稳定的产品质量赢得客户的好评。
这里我们来说说专业分析视镜玻璃的成份组成及相应指标：视镜玻璃的主要成分是SiO2，并含少量Al2O3, K2O, Na2O, CaO, MgO,以及Fe2O3,Cr2O3,TiO2等着色氧化物。Fe2O3是有害成分，使玻璃着色而影响透明度。熔制瓶罐，器皿玻璃时，视镜玻璃中Fe2O3含量不允许超过0.12—0.15%；熔制光学玻璃时，不允许超过0.012-0.016%。Cr2O3的着色能力比Fe2O3强30—50倍，使玻璃呈绿色。TiO2使玻璃着成黄色，与Fe2O3同时存在时，玻璃呈黄褐色。在生产无色玻璃制品时，要严格控制着色氧化物的含量。
视镜玻璃的颗粒组成对原料制备，玻璃熔制，蓄热室的正常工作有重要影响，是评价硅砂质量的重要指标。视镜玻璃粒径应在0.15—0.8毫米之间，其中0.25—0.50毫米的颗粒应不少于90%，0.1毫米以下的不超过5%。颗粒太大，会使熔化困难，甚至产生末熔的结石；颗粒太小，会在配合料投入熔窑时被烟气带进蓄热室，堵塞格子砖通道，而且由于细小砂粒的损失（其铁铝含量相对较高），造成配合料组成不匀，导致玻璃缺陷的产生。
益唯特玻璃厂耐500度视镜玻璃指标如下：
1、机械性能 密度ρ： 2.23±0.02g/cm3
2、热力学性能 热膨胀系数： （0-300℃） 3.3±0.1×10-6K-1 软化点： 820±10℃ 应变点： 516±10℃ 热容： （20-100℃）0.82KJ×（㎏×K）-1 导热系数： 1.2W×（m×K）-1 耐热冲击性： 180 K 增强型：＞300 K 同片温差性能： 100 K 增强型：＞300 K
最高工作温度：短期(<10h) 500℃ 长期(>10h) 450℃
3、化学性能 耐水性 ISO719/DIN12111 HGB1 ISO720 HGA1ISO720 HGA1ISO720 HGA1ISO720 HGA1 耐酸性 ISO1776/DIN12116 1 耐碱性 ISO695/DIN52322 A2
4、光学性能 折射率：Nd：1.47384 透过率曲线
5、电学性能 电阻率lgρ 250℃ 8.0Ω×㎝ 介电损失tanσ(1兆周20℃) 38×10-4 介电常数 ε=4.
视镜玻璃的矿物组成：视镜玻璃中伴生矿物的种类及含量对确定矿源和选择原料的精选方式有直接关系。常见伴生矿物如长石，高岭土，白云石，方解石等对玻璃无害。但赤铁矿(Fe2O3)，磁铁矿(Fe2O3FeO)，钛铁矿(Fe2O3TiO2)等使玻璃着色。有些重矿物如铬铁矿(Fe2O3Cr2O30)，铬锌尖晶石(FeOCr2O3MgO)，锆英石(ZrO2SiO2)，角闪石，电气石等，由于它们的熔点高，常在玻璃中形成黑点和疙瘩。
视镜玻璃是由石英颗粒和粘性物质在高压下胶结而成的坚实致密的岩石。可分为粘土质砂岩（含Al2O3较多），长石质砂岩（含K2O较多）和钙质砂岩（含Ca O较多）。砂岩多呈淡黄色，淡红色，铁染严重时呈红色。石英岩 又称硅质砂岩。它所含的铁，铝氧化物比砂岩少，硬度大，不易粉碎。只有生产高级玻璃制品时才采用石英岩。

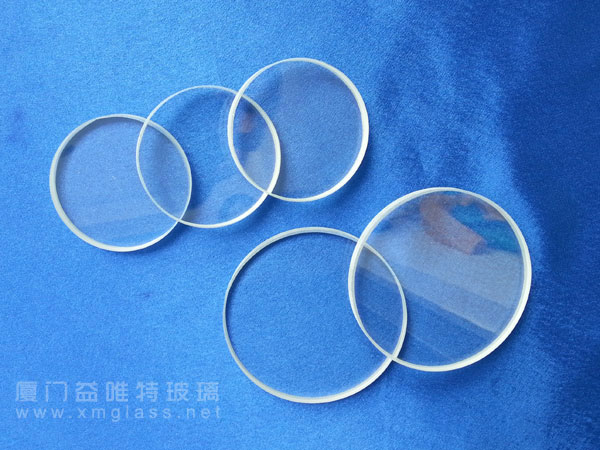

厦门益唯特视镜玻璃可制成圆形、方形、带台阶型、带孔型、异形等。采用”当天接单-当天生产-隔天配货-快递配送直达“的销售模式。产品品质保证、技术保障、价格合理，深受客户的喜爱！
内容来源：专业分析视镜玻璃的成份组成及相应指标,更多的视镜玻璃资讯: http://www.xmglass.net
